Satiniermaschine
SM100 mieten

Titelbild
Vorschaubild 1 Vorschaubild 2 Vorschaubild 3

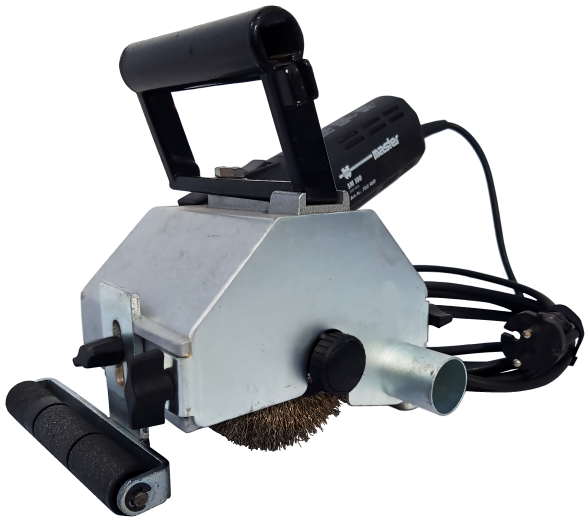

Die Satiniermaschine von Würth wird über eine Universalmaschine angetrieben, welche über ein Kegelradgetriebe mit der Abtriebswelle verbunden ist. Der Motor verfügt über einen elektronischen Sanftanlauf, Überlastschutz, sowie eine Drehzahlverstellung. Die Drehzahl kann in 6 Stufen von 1200 bis 3700U/min verstellt werden. Auf den Schleifmitteln ist die maximal zulässige Drehzahl zu entnehmen. Das Gerät verfügt über einen Absauganschluss und 2 optionale Führungswalzen.

Mit den Führungswalzen ist es möglich planen Flächen ein gleichmäßiges Schleifbild abzutragen. Mit ihnen wird einem Eingraben des Schleifmittels entgegengewirkt. Mit der stufenlosen Höheneinstellung der Walzen wird der Schleifdruck auf die Fläche eingestellt. Flächen sind mit gleichbleibender Führungsgeschwindigkeit abzuziehen, um die Ebenheit der Fläche beizubehalten. Die Maschine eignet sich für grobe Anwendungen wie Lack oder Oxidschichten entfernen. Mit ihr können aber auch feine Oberflächengüten, wie Bürstungsmuster, erreicht werden.

Für runde Querschnitte kann die Maschine als Antrieb für ein Schleifband dienen. So können beispielsweise Rohre unter Einsatz einer Gummi-Antriebsrolle mit einem Schleifband, welches auf das Rohr geschoben wird, abgeschliffen werden.
Andere Geometrien erfordern die Maschine freihand zu führen.

In jedem Fall ist mit einer Schutzbrille zu arbeiten, um Späne und Schleifkörner oder Schleifdrähte von den Augen abzuhalten.

Folgende Schleifmittel können an die Maschine montiert werden:
• diverse Satinierwalzen mit Korund-Vlies und Korund-Lamellen
• diverse Schleiflamellenwalzen mit Korund-Besatz
• diverse Schleifhülsen in Verbindung mit einer Expansionswalze
• diverse Schleifbänder in Verbindung mit Werkstück und Antriebswalze
• diverse Walzen mit Drahtbürsten
• diverse Walzen mit Siliciumcarbid-besetzten Schleifborsten

Technisches Datenblatt

Technisches Datenblatt
Leistungskennzahlen
Mechanische Leistung 0,7kW
Drehzahlstufen 1|1200 U/min
2|1700 U/min
3|2200 U/min
4|2700 U/min
5|3200 U/min
6|3700 U/min
max. Schleifmittelbreite 100mm
Elektrische Daten
Motornennleistung 1,2kW
Spannungsversorgung 230V|1~|50Hz
Schutzklasse II
Logistische Daten

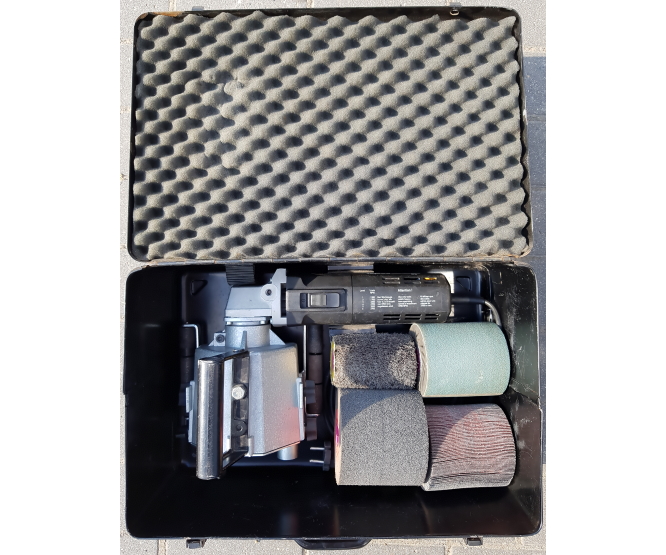

Maße Koffer (L|B|H) 20,7cm | 43,2cm | 30,8cm
Maße Gerät (L|B|H) 41,5cm | 24,5cm | 19,1cm
Masse Gerät 3,6kg
Schleifmitteldimensionen
Abtriebswelle mit Passfeder Da19mm | L100mm | 1x B6mm
max. Schleifmitteldimensionen Da100mm | L100mm
Betriebsdaten
Guss Stahl Edelstahl Aluminium Buntmetall Holz Schleifmittel
Satinierwalze (Vlies)
Satinierwalze (Vlies+Leinen)
Schleifvlies Faltwalze
Schleiflamellenwalze
Expansionswalze + Schleifhülse
Schleifborstenbürste
Litzendrahtbürste
Edelstahldrahtbürste
Sonstiges
Absauganschluss Da28mm | Di26mm
