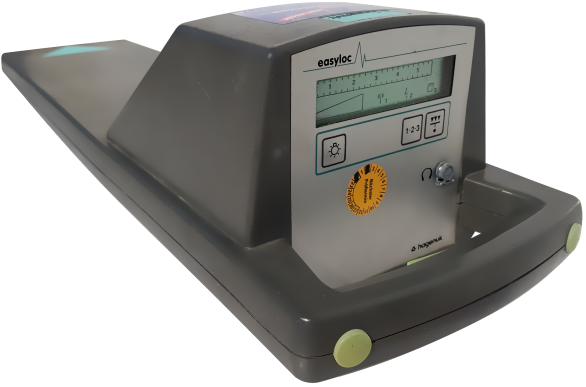

Ortungsgerät Easyloc E mieten

Titelbild
Vorschaubild 1 Vorschaubild 2 Vorschaubild 3







Das Leitungssuchgerät verfügt über einen Mikrocontroller, der Messungen an einer Induktivität auswertet. Die Messungen detektieren das Fließen eines Stromes in metallischen Leitern, der über 3 Wege hergestellt werden kann. Metallische Rohre und elektrische Leitungen können über die Abstrahlungen von Versorgungsleitungen (50-Hz-Netzfrequenz) oder Radiosignalen angeregt werden. Über elektrische Leitungen fließt ein 50Hz-Wechselstrom, wenn ein Verbraucher eingeschaltet wird oder es kann ein aktiver Sender aufgestellt werden, der in einer Leitung eine Spannung induziert (nicht verfügbar). Je nachdem was man messen möchte weist das Gerät 3 verschiedene Betriebsmodi auf:
① Hochfrequentes Radioband
② Niederfrequentes Wechselstromnetzband
Frequenz des Generators (nicht verfügbar)

Die Auswertung der Messungen werden über einen frequenzvariablen Sinuston an den Bediener ausgegeben und können ggf. per Kopfhörer abgehört werden. Das Gerät verfügt über eine beleuchtete Flüssigkristallanzeige (LCD) und intuitive Bedienelemente.

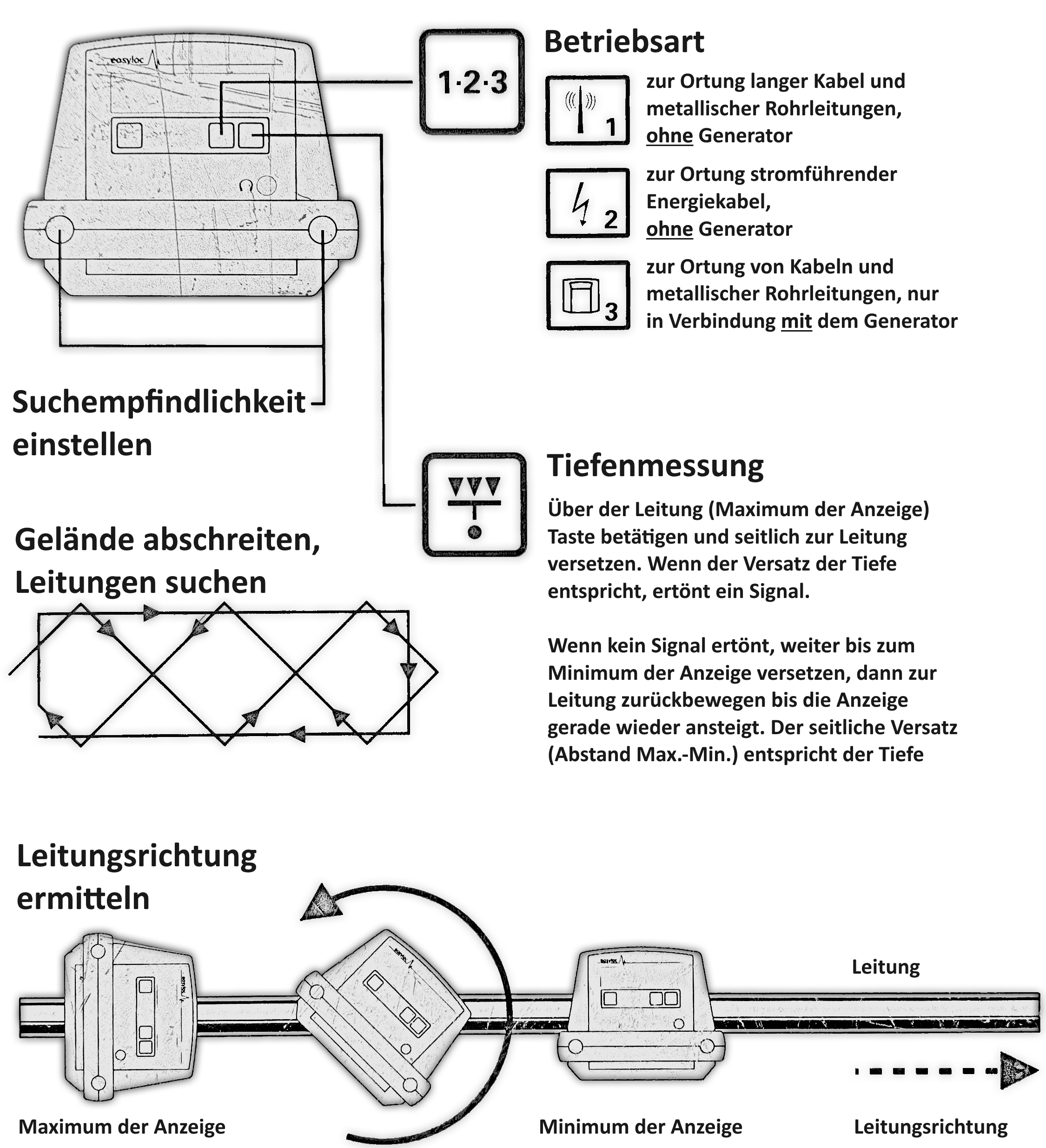

Bedienungsablauf

Technisches Datenblatt

Technisches Datenblatt
Leistungskennzahlen
Tiefenbestimmungsbereich 0,3...5m
Tiefenauflösung 0,1m
① Detektorbereich Radiostrahlung (passiv) 15...23kHz
① Tiefengenauigkeit ±20%
② Detektorbereich Stromnetzfrequenz (passiv) 50...250Hz
② Tiefengenauigkeit ±20%
③ Generator (aktiv) nicht verfügbar
Logistische Daten
L|B|H 20,4cm | 16,3cm | 72,3cm
Gewicht ≈ 2,5kg
Elektrische Daten
geschätzte elektr. Leistung 0,5W
Spannungsversorgung 7,5V
Schutzklasse IP54
Betriebsdaten
Einsatzbereich -20...40°C
Batterien 10x 1,5V Batterie
(AA|IEC-R6|Mignon)
geschätzte min. Akkulaufzeit (Dauerbetrieb, 0°C) (1,9Ah∙40%) / (½∙(0,5W/7,5V)) ≈ 23h
Sonstiges
Displaybeleuchtung vorhanden
Kopfhöreranschluss 3,5mm Klinke
