Hebebühne GT18A mieten

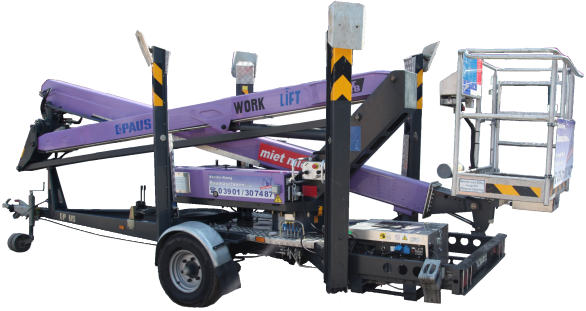

Titelbild
Vorschaubild 1 Vorschaubild 2 Vorschaubild 3

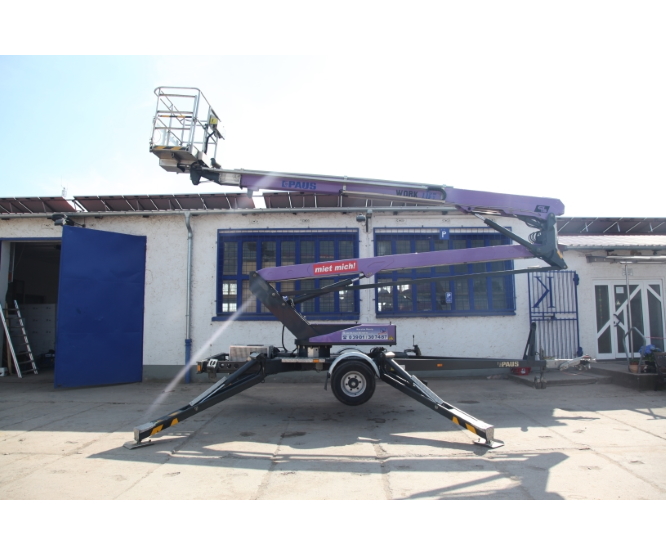

Die Zweiarm-Hubarbeitsbühne von Paus ist flexibel in beengten Verhältnissen einsetzbar. Sie weist die Möglichkeit auf endlos im Arbeitsbereich gedreht zu werden und kann dabei in jeder Position mit 200kg (inklusive Personen) belastet werden. Herkömmliche Einarm-Konzepte verlieren Ihren Vorteil der weiten Auslage wenn die Traufe eines Daches den gewünschten Auslagewinkel behindert oder beengte Verhältnisse in Gebäuden und Höfen einen derartigen Einsatz problematisch bzw. unmöglich machen. Unter anderem ist die Bühne zur Gewichtsreduktion als Einachser konzipiert und kann über 2 einkuppelbare Hydraulikmotoren autonom gefahren werden. An die Felgen sind dafür jeweils Stirnräder montiert.

Die Bühnenausleger sind mit sehr großen Querschnitten ausgeführt, um die Steifigkeit zu erhöhen. Die Steifigkeit der Querschnitte hat einen umittelbaren Einfluss auf das Schwingverhalten der Ausleger im vollausgefahrenem Zustand. Diesen Vorteil konnte man sich durch die Gewichts-Kompensation eines Aluminium-Werkstoffes für die Auslegerprofile zunutze machen. Die Hebebühne verfügt über einen hydraulisch parallelgeführten Arbeitskorb. Hierzu wurde ein Geberzylinder zwischen die Arme montiert, der den Nehmerzylinder am Arbeitskorb positioniert. Die Position des Korbes kann durch einen zusätzlichen Kreis manuell nivelliert werden. Darüberhinaus verfügt der Arbeitskorb über 2 kleine Hydraulikzylinder zur Parallelführung entlang von Fassaden: Sie können per Handkurbel betrieben werden.

Der Auflegeraufbau ist über einen Zahnradkranz mit Ritzel entlang eines knapp nicht selbsthemmenden Schneckengetriebe mit dem Stahl-Chassis verbunden. Der Hydraulikmotor zum Antrieb der Schnecke ist mit einer Kunststoffkupplung versehen, die den Auflegeraufbau bei extremer Überlast vor massiven Beschädigungen schützt. Die Bühne verfügt über eine Zahnradpumpe, die an einen in Steinmetzschaltung betriebenem abgesicherten Asynchronmotor geflanscht ist. Die Absicherung erfolgt mit automatischer Rücksetzung und schützt den Motor so vor Überhitzung. Gespeist wird die Bühne mit 220V/230V Netzspannung - sie kann aber auch über das integrierte Benzinaggregat betrieben werden. Die Spannung ist über eine Schukosteckdose im Arbeitskorb abgreifbar. So können Hochdruckreiniger; Elektrokettensägen und dergleichen im Arbeitsbereich genutzt werden.

Für die Sicherheit sind sämtliche Hydraulikzylinder, die die Bühne tragen mit vorgesteuerten Rückschlagventilblöcken versehen. Sie sorgen dafür, dass immer Vor- und Rücklauf der Zylinder intakt sein müssen, um sie bewegen zu können. Damit kann jeder Hydraulikschlauch abreißen, ohne dass die Bühne in sich zusammen sackt oder ein Fuß absackt. Außerdem verfügen die vor mechanischen und witterungstechnischen Beschädigungen geschützten Endlagenschalter über federvorgespannte Fußplatten. Sie müssen mindestens eine 30kg äquivalente Kontaktdruckkraft aufweisen um geschaltet zu bleiben. Sackt ein Fuß unter ein zulässiges Niveau ab, so sperrt die Bühne weitere Hubbewegungen. Sämtliche Endlagenschalter sind im gekapselten Aluminiumgehäuse ausgeführt und mit doppeltem invertierten Schaltsignal versehen, damit kein Kabelbruch die Maschinenelektronik täuschen kann. Ein Endlagenschalter am Arbeitskorb gewährleistet, dass die Bühne nur mit korrekt aufgelegtem Arbeitskorb transportiert wird. Die Bühne wurde werksseitig mit Polyoxymethylene (POM) isoliert, welches eine hohe elektrische Durchschlagsfestigkeit bei hoher mechanischer Festigkeit aufweist. Die Armausleger sind mit wartungsfreien Lagern aus Tribopolymeren versehen worden.

Allgemeines
Bedienungsablauf
Wartung
Fehlersuche

Technisches Datenblatt

Technisches Datenblatt
Leistungsdaten
Arbeitshöhe 18,00m
Elektromotorleistung 2,0kW

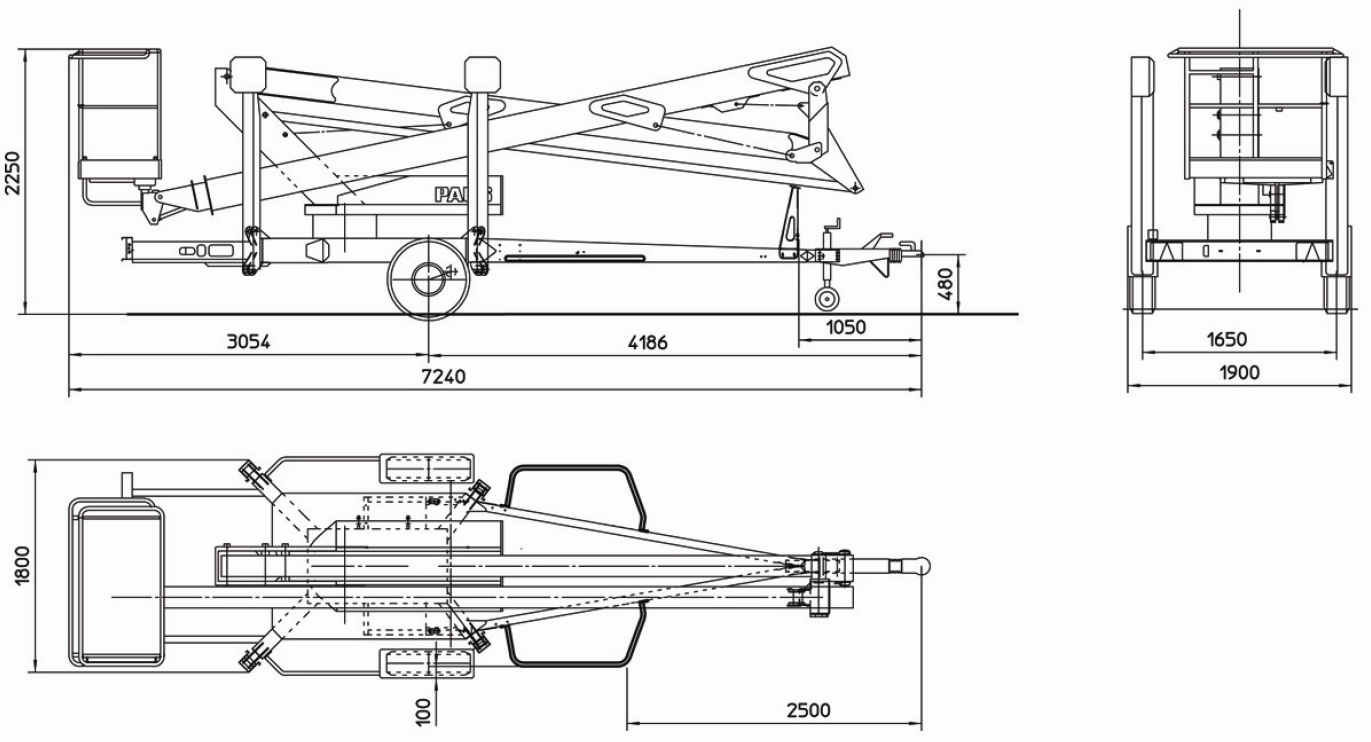

Logistische Daten
Gesamtmasse 2100kg
Transportlänge 7,25m
Transportbreite 1,80m
Transporthöhe 2,23m
zulässige Höchstgeschwindigkeit 80km/h
autonomer Fahrbetrieb vorhanden
Elektrische Daten
Motorleistung 2,0kW
Motordrehzahl 1420U/min
Spannungsversorgung 220V | 1~ | 50Hz
Betriebsstrom 9,5A
Anschlussstecker Schuko
CEE-Kupplung
Motorschutz 11,5A
automatische Rücksetzung

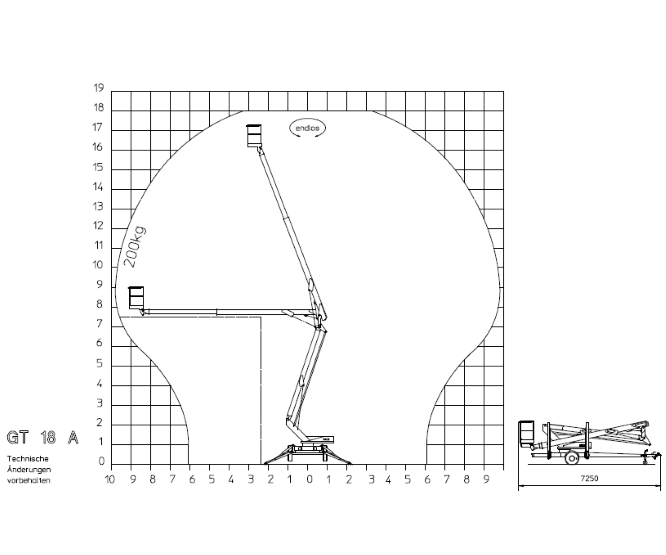

Arbeitsbereich
Arbeitskorb (L | B | H): 0,7m | 1,2m | 1,1m
max. Plattformhöhe 16,30m
max. seitl. Reichweite 9,50m
max. Korbbeladung 200kg
max. seitlich auf den Korb ausgeübte Kraft 400N
Arbeitskorb Schwenkbereich +/-60°
Bühnen Schwenkbereich endlos
Aufstelldaten
max. Abstützbreite 4,75m
min. Abstützbreite 4,04m
Abstützlänge ca. 4,23m
max. Stützlast pro Bein 14000N
Maße Stützplatten (L | B) 22cm | 33cm
Fläche Stützplatte 726cm²
max. auftretender Bodendruck 20N/cm²
Platten unter Abstützung bei Kies auf festem Untergrund
Bühne nicht benutzen bei losem Sand
nassem Rasen
Sicherheitsabschaltung Abstützung bei Stützlast kleiner 300N
max. Schrägstellung 0,3°
max. zulässige Windgeschwindigkeit 12,5m/s
45km/h
6Bft
Betriebsdaten
Tankinhalt 15l Benzin
Spannungsversorgung 220V, 50Hz, 16A
Reifendruck 4,5bar
Radmutteranzugsmoment 280Nm ... 290Nm
Ergonomische Daten
Lärmwert (Benzinbetrieb) 97,0dB(A)
Lärmwert (Netzbetrieb) 70,0dB(A)
